Product Show

濕式磁選機

網站資料更新中...

一、 產品概述

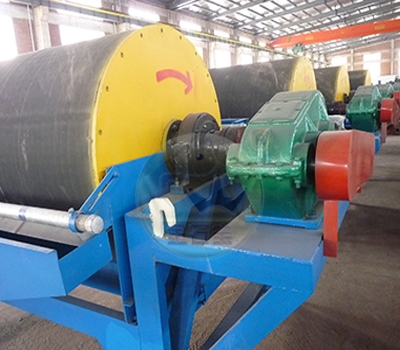

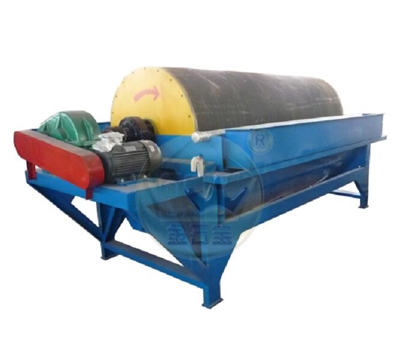

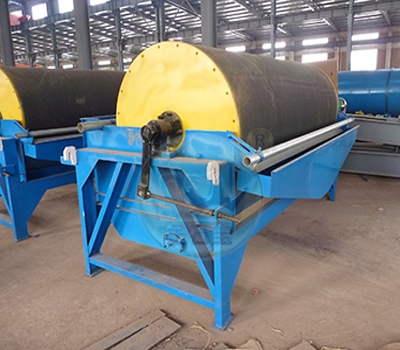

CTS(N.B）系列永磁筒式磁選機適用于濕式選別細顆粒的強磁性礦物，或者除去非磁性礦物中混雜的強磁性礦物。該系列設備具有可連續給礦和排礦、磁場深度大、工作間隙大、具有較高的處理能力。

其原理是當?shù)V漿進入磁場區時，其中強磁性礦物被吸附在圓筒表面，弱磁性和非磁性礦物被甩掉排出，而吸附在圓筒表面上的強磁性礦物隨圓筒旋轉、被帶出磁場區、用沖洗水沖入精礦槽中，完成分選作用。

同一圓筒可配三種槽體，即順流槽（CTS）、逆流槽（CTN）和半逆流槽（CTB），以適應不同的選別要求。

① 順流槽適用于礦石粒度為6—0mm的粗選和精選

②逆流槽適用于礦石粒度為0.6—0mm的粗選和掃選、以及選煤工業中重介質回收

③ 半逆流槽適用于礦石粒度為0.5—0mm的粗選和精選，尤其適用粒度為0.15-0mm礦物的精選

二、適用范圍

本系列磁選機適用于選別磁性礦物，非金屬物料和廢舊物料的除鐵。如：還原鈦的磁選，鐵礦石冶煉前的精選提純，陶瓷泥，長石，石英，鈦鐵礦，煤等物料的除鐵。

三、結構和工作原理

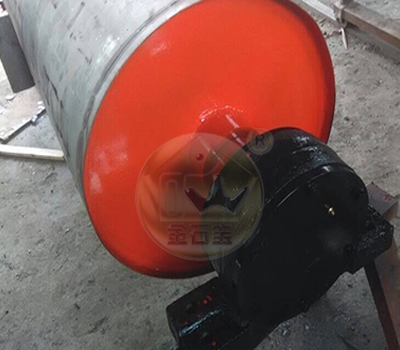

CTS(N.B）系列筒式永磁磁選機，筒體及槽體靠近磁系部位采用非到磁材料不銹鋼，滾筒端蓋用鋁鑄成，其余用普通鋼材制作。設備結構由機架、槽體、筒體、磁系、動力裝置、給礦、給水、排礦部分組成。槽體與筒體的距離可根據礦物選分情況進行升降調節，磁系角度可任意調整。

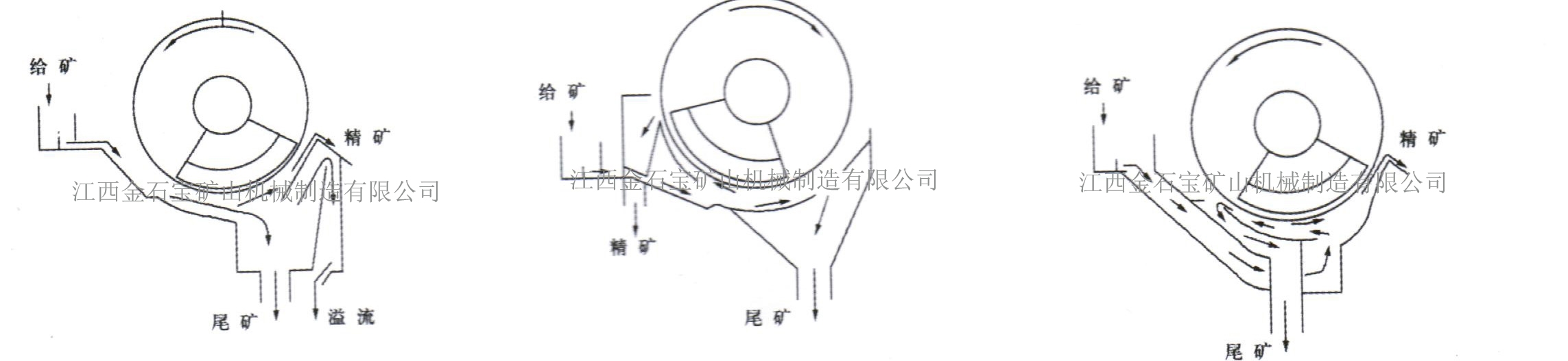

1. CTS順流磁選機

給礦方向和滾筒的旋轉方向或磁性礦物移動方向一致。礦漿由給礦斗直接進入到滾筒的磁系下方，非磁性礦粒和磁性很弱的礦粒由滾筒下方槽體兩地板之間的間隙排出，磁性礦粒被吸在滾筒表面上，隨滾筒一起旋轉到磁系邊緣排出，磁性礦排卸處裝有卸礦水管。順流磁選機對礦物選別的適應性較廣，選分空間暢通不容易阻塞，特別適用于含磁性礦物比例較大的磁選工藝。

2. CTN逆流磁選機

給礦方向和滾筒旋轉方向或磁性物移動方向相反。礦漿由給礦斗直接進入到滾筒的磁系下方，非磁性礦粒和磁性很弱的礦粒從槽體底板的尾礦孔排出，磁性礦粒隨滾筒逆著給礦方向移動到給礦上端排入到磁性礦槽中，為減少磁性產品中夾帶著非磁性礦物，在磁性礦排卸錢裝有清洗水管。逆流磁選機由于磁性礦排出端距給礦口較近，磁翻作用差，所以磁性礦品味要稍低些，但它的尾礦口距給礦口遠，礦漿經過較長的分選區，增加了磁性礦粒被磁力吸引的機會，所有這種磁選機的磁性產品回收率相當高，逆流型磁選機適合只要求非磁性產品精度的各種礦物。

3. CTB半逆流磁選機

磁系在滾筒的下部。礦漿從槽體的下方給入滾筒下部，非磁性礦物移動方向和滾筒的旋轉方向相反，磁性礦物移動方向和滾筒旋轉方向相同。槽體的下部插有噴水管，用來調節選別作業的礦漿濃度，把礦漿吹散成松散的懸浮狀態進入分選空間，磁性礦粒在磁性的磁場力作用下，被吸在滾筒的表面上，隨滾筒一起向上移動。在移動過程中，由于磁性的極性交替，使磁性礦粒成鏈地進行翻動，在翻動的過程中，夾雜在磁性礦粒中的非磁性礦雜被清除出來，達到提高磁性產品的目的。

四、主要技術參數

型號	圓筒尺寸（筒徑*筒長）mm	筒表面磁感應強度 (mt)			處理能力		電機功率 (KW)	筒體轉速 (r/min)	機器重量 (kg)
型號	圓筒尺寸（筒徑*筒長）mm	磁極幾何中心值	掃選區平均值	磁感應強度	T/h	M³/h	電機功率 (KW)	筒體轉速 (r/min)	機器重量 (kg)
46	400*600	-	130	160	1~3	5	1.1	45	600
66	600*600	-	145	170	1~10	16	1.1	40	750
69	600*900	-	145	170	8~15	24	1.1	40	830
612	600*1200	-	145	170	10~20	32	2.2	40	990
618	600*1800	-	145	170	15~30	48	2.2	40	1330
712	750*1200	120	155	180	15~30	48	3	35	1500
718	750*1800	120	155	180	20~45	72	3	35	2100
918	900*1800	148	165	190	25~55	90	4	28	2900
924	900*2400	148	165	190	35~70	110	4	28	3500
1018	1050*1800	148	165	190	40~75	120	5.5	22	4000
1021	1050*2100	148	165	190	45~88	140	5.5	22	4500
1021	1050*2100	160	240	280	45~88	140	5.5	22	4500
1024	1050*2400	148	165	190	52~100	160	5.5	22	5000
1024	1050*2400	160	240	280	52~100	160	5.5	22	5000
1030	1050*3000	160	240	280	65~125	200	7.5	22	6200
1218	1200*1800	148	165	190	47~90	140	5.5	19	5800
1218	1200*1800	160	240	280	47~90	140	5.5	19	5800
1224	1200*2400	148	165	190	82~120	192	7.5	19	6200
1224	1200*2400	160	240	300	82~120	192	7.5	19	6200
1230	1200*3000	148	165	190	80~150	240	7.5	19	7200
1230	1200*3000	160	240	280	80~150	240	7.5	19	7200
1530	1500*3000	180	240	300	90~170	270	11	14	8100
1540	1500*4000	180	240	300	115~220	350	11	14	9300

（1）：磁場強度可根據用戶要求在1500GS-10000GS之間特殊定做，筒表可做耐磨處理，請在確定簽訂合同時注明。
