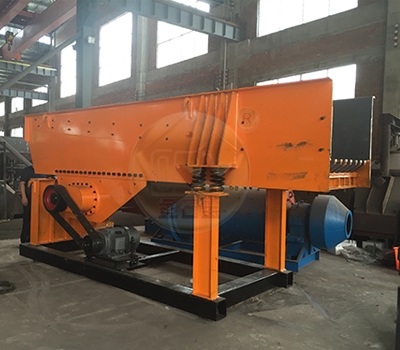

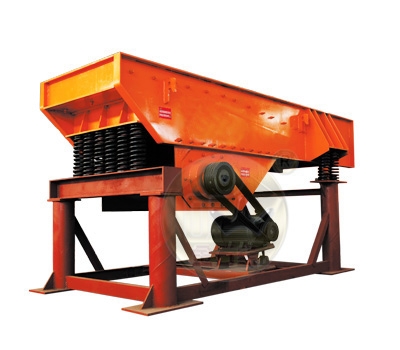

ZSW振動給料機
優勢特點
? ? 重型振動給料機結構簡單、安裝方便、振動平穩、工作可靠、壽命長、便?于維護和檢修，易于實現自動控制等優點；
? ? ①采用了雙軸振動器，直線振動，給料的同時完成篩分工藝，提高了設備的利用率，降低了成本；
? ? ②可為粗碎破碎機連續、均勻地喂料，并同時對物料進行粗篩分；
? ??③可選裝變頻調速電機，調節頻率，從而改變產量，便于控制給料量，無需頻繁啟動電機。
一、使用范圍

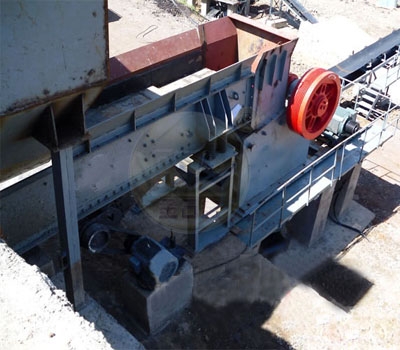

振動給料機又稱振動喂料機。常用于生產流程中把大、中等塊狀物料從貯料倉中均勻、定時、連續地給到受料裝置中。一般情況下用于鄂式破碎機粗破前的均勻給料。振動給料機廣泛用于冶金、煤礦、礦山、建材、化工等行業的破碎給料作業。

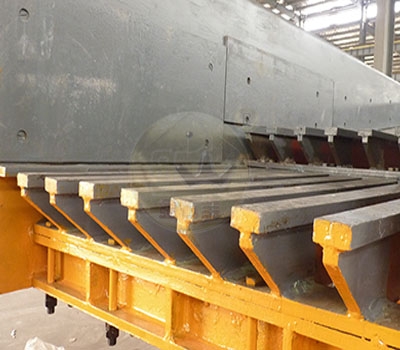

振動給料機可分為兩類：鋼板結構和篦條結構。鋼板結構的給料機多用于砂石生產線，作用是將物料全部均勻地送入破碎設備中；而篦條結構的給料機，可對物料進行粗篩分。在選用時候根據生產情況選用適合的給料機
二、工作原理

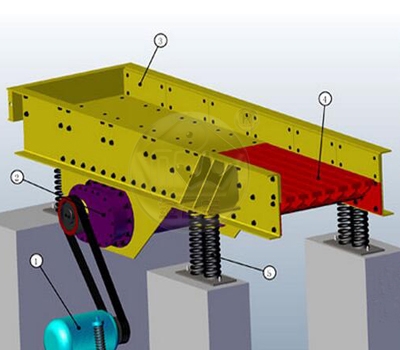

振動給料機主要由振動機架、彈簧、振動器、電機振動架及電機等組成。激振器個是由二特定位置的偏心軸以齒輪相嚙合組成，裝配時必須使兩齒輪按標記相嚙合，通過電機驅動，使兩偏心軸旋轉，從而產生巨大合成的直線激振力，使機體在支承彈簧上作強制振動，物料則以此振動為動力，在料槽上作滑動及拋擲運動，從而使物料前移而達到給料目的。當物料通過槽體上的篩條時，較小的料可通過篩條間隙而落下，可不經過下道的破碎工序，起了篩分的效果，提高了工作效率。

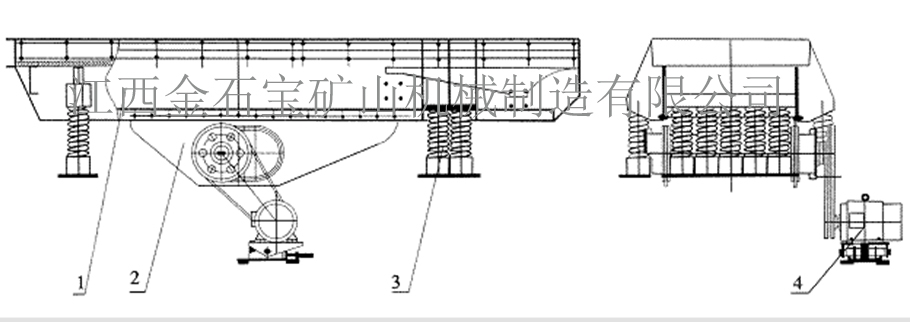

1. 振動機架（給料槽）；2. 激振器；3. 減震彈簧及支座；4. 電機及支座
四、主要技術參數
GZD型：電機振動；ZSW型：激振箱式
|
型號
|
進料粒度 |
處理能力（t/h) |
偏心軸轉速（r/min）
|
電動機功率（KW） |
電動 轉速 RPM |
電動機數量
|
安裝傾角（°） |
機器外型尺寸（長*寬*高）（mm*mm*mm） |
機器重量 |
料槽尺寸（mm*mm） |
|
GZD-250*75 |
-300 |
100 |
|
2*1.5 |
965 |
2 |
0-10 |
2500*1100*1400 |
600 |
2500*750 |
|
GZD-360*100 |
-500 |
150 |
|
2*3 |
965 |
2 |
0-10 |
3600*1600*1500 |
1500 |
3600*1000 |
|
GZD-420*120 |
-600 |
200 |
|
2*5.5 |
965 |
2 |
0-10 |
4200*1800*1600 |
3100 |
4200*1200 |
|
ZSW-380*95 |
-500 |
90-100 |
500-714 |
11 |
1000 |
1 |
0 |
3882*2224*2121 |
3980 |
3800*950 |
|
ZSW-490*95 |
-580 |
120-240 |
500-800 |
15 |
1000 |
1 |
0 |
4957*2277*2150 |
5004 |
4900*950 |
|
ZSW-490*110 |
-580 |
120-280 |
500-800 |
15 |
1000 |
1 |
0 |
4957*2400*2150 |
5320 |
4900*1100 |
|
ZSW-590*110 |
-600 |
350 |
750 |
22 |
1500 |
1 |
0 |
6000*2500*2150 |
6130 |
5900*1100 |
|
ZSW-600*130 |
-600 |
550 |
800 |
22 |
1500 |
1 |
0 |
6082*2580*2083 |
7800 |
6000*1300 |
|
ZSW-600*150 |
-1000 |
600 |
800 |
22 |
1500 |
1 |
0 |
6183*2295*3015 |
11153 |
6000*1500 |
