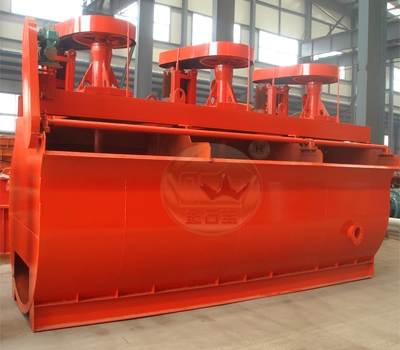

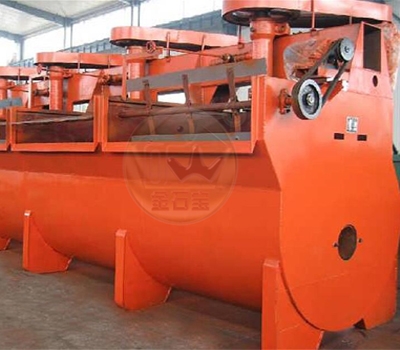

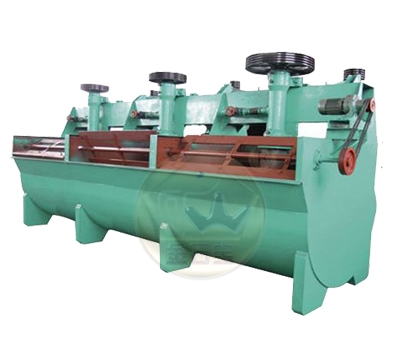

BF充氣式浮選機
訂貨說明
1. 訂貨時除注明型號數量外，必須提供浮選流程，提供一下內容：
①? 配置方案及給礦方式
②刮板傳動裝置的數量和傳動方式（右傳動，左傳動）。
③ 給礦箱，中間箱，原礦箱數量。
2. 出廠時不提供電機啟動裝置。
3. 匣板按生產廠圖紙生產，大型浮選機采用電動匣板。
一、 產品概述
BF型浮選機主軸側掛在機架上，軸承體結構輕巧，安裝方便，垂直性好，葉輪截面圓錐形，定子呈放射狀，磨損較小，壽命長，攪拌力強。“U”形槽體減少了槽底積礦，主軸部件輕，定子安裝在槽底上，安裝方便。裝機功率小，節能；充入壓縮空氣，氣泡分散均勻，泡沫穩定，礦粒懸浮性好，回收率高。可廣泛用于有色金屬、黑色金屬和非金屬礦物的選別，適合于大、中型浮選廠的粗選和掃選作業。
該產品分為單槽、雙槽、三槽、四槽、五槽、六槽等幾個單元。
無自吸礦漿和空氣能力，礦漿流動需階梯布置，泡沫返回靠泡沫泵。
二、工作原理
從鼓風機送來的低壓空氣,經槽上的風梁,由進風管進入軸承體的內腔,然后轉入中空軸,礦漿與空氣經葉輪攪拌,并與定子板沖擊,使空氣形成徽小的氣泡,與礦漿成為棍合體—礦化氣泡.然后氣泡上升到泡沫德定區,經過富集過程,泡沫從滋流堰自滋出,進入泡沫抽。然而也有一部分礦漿向葉輪下部滋出,再經葉輪攪拌,重新混合再礦化,礦化的氣泡就再上升到泡沫穩定區,同時也有一部分礦漿流向下一槽,直到最終成為尾礦。

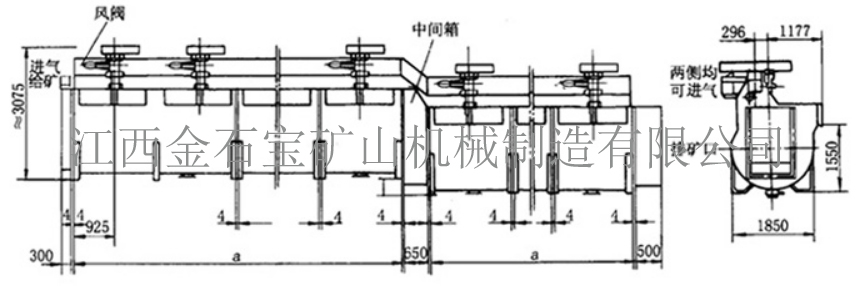

BF4型浮選機外形尺寸
三、 主要技術參數
|
型號 |
槽體容積 (m3) |
轉子速度 (r/min) |
風壓（Mpa) |
處理量（m3/min) |
電動機型號功率 |
內部尺寸 |
單槽重量 |
|
BS-K2.8 |
2.8 |
248 |
0.015 |
0.4~3 |
Y160M2-8/5.5 |
1500*1550*1350 |
1740 |
|
BS-K4 |
4.0 |
210 |
0.5~4 |
Y160L-8/7.5 |
1850*1850*1550 |
2568 |
|
|
BS-K8 |
8.0 |
180 |
1.0~8.0 |
Y180L-6/15 |
2350*2350*1950 |
4539 |
|
|
BS-K16 |
16.0 |
160 |
2.0~15.0 |
Y250M-8/30 |
2800*2800*2400 |
8131 |
|
|
BS-K24 |
24.0 |
154 |
7~20 |
Y280S-8/37 |
3200*3200*2800 |
11107 |
