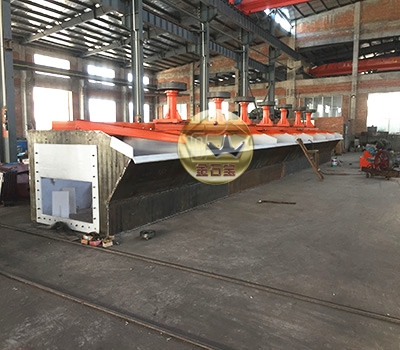

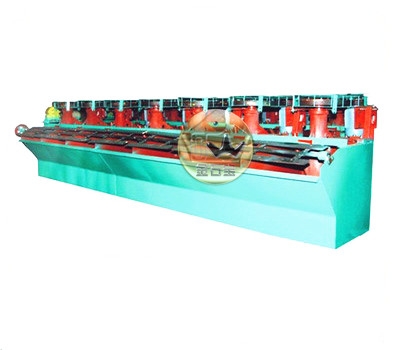

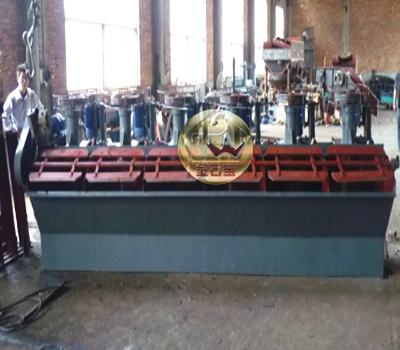

XJK浮選機
特點
XJK浮選機屬于一種帶輻射葉輪的空氣自吸式機械攪拌浮選機，該型浮選機具有攪拌力強，藥劑耗量較少， 充氣量大，生產能力大，功耗低，維修方便，可以處理粗粒和較大密度的礦石 ，能適應復雜流程 ，應用廣泛， 指標穩定等優點。每槽兼有吸氣、吸漿和浮選三重功能，自成浮選回路，不需任何輔助設備，水平配置，便于流程的變更。礦漿循環合理，能減少粗砂沉淀。
一、 概述
XJK型系列浮選機能有效地將品位很低的礦石選成高品位的精礦，廣泛用于銅、鉛、鋅、鎳、鉬、金等有色金屬，黑色金屬和非金屬礦物(煤，滑石,瑩石等)的粗選、精選和浮選作業，特別是對于細粒浸染、成分復雜的礦石，采用此系列浮選處理能獲得較好的分選效果。
二、 結構

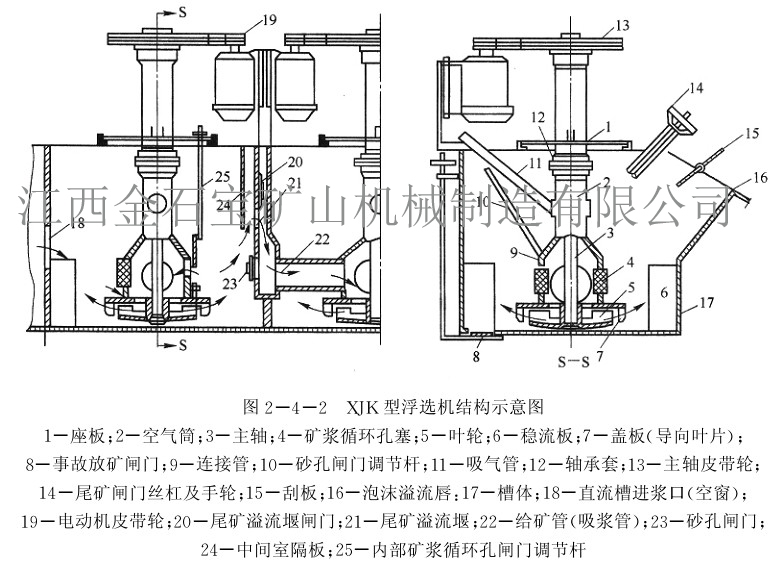

XJK浮選機每槽主要由承漿槽、攪拌裝置、充氣裝置、排出礦化氣泡裝置、電動機等組成。（如圖所示）
（1）承漿槽：它有進漿口，以及調節礦漿面的閘門裝置，它主要由用鋼板焊成的槽體和鋼板與圓鋼焊成的閘門組成。
（2）攪拌裝置：它用于攪拌礦漿，防止礦砂在槽體沉淀，它主要由皮帶輪、葉輪、垂直軸等組成，葉輪是由耐磨橡膠制成的。
（3）充氣裝置：它由導管進氣管組成，當葉輪旋轉時，葉輪腔中產生負壓，將空氣通過中空的泵管吸入，并彌散在礦漿中形成氣泡群，這種帶有大量氣泡的礦漿由葉輪的旋轉力而被很快的拋向定子，進一步使礦漿中的氣泡細化，及消除浮選槽中礦漿流的旋轉運動，造成大量垂直上升的微泡，為浮選過程提供必要的條件。
（4）排除礦化氣泡裝置：它是將浮在槽面上的泡沫刮出，主要由電機帶動減速器，減速器帶動刮板組成。
三、工作原理
XJK浮選機工作時，將磨碎的礦石加水及必要的藥劑經攪拌槽調成礦漿后，注入開始攪拌的礦漿槽，通過電機和皮帶輪帶動葉輪跟主軸一同旋轉，使蓋板和葉輪之間產生離心作用形成負壓，空氣由吸漿管經空氣筒吸入，同時礦漿經吸漿管被吸入，礦漿與空氣混合后，借葉輪旋轉產生的離心力，經過蓋板邊緣導向葉片被甩入槽中。由于葉片的強烈攪拌，使礦漿中的空氣彌散成氣泡，并均勻分布在礦漿中。當懸浮的礦粒與氣泡碰撞接觸時，可浮的礦粒在藥劑的作用下附著于氣泡，并隨氣泡上升至液面，形成礦化泡沫層，由刮板刮出作為精礦，留在槽內的礦粒進入下一槽繼續選別。
四、技術參數
|
規格及型號 |
XJK-0.13 (1A) |
XJK-0.23 (2A) |
XJK-0.35 (3A) |
XJK-0.62 (4A) |
XJK-1.1 (5A) |
XJK-2.8 (6A) |
|
|
葉輪直徑 |
200 |
250 |
300 |
350 |
500 |
600 |
|
|
葉輪轉速（轉/分） |
600 |
500 |
470 |
400 |
330 |
280 |
|
|
生產能力（m3./分） |
0.05～0.16 |
0.12～0.28 |
0.178～0.4 |
0.3～0.9 |
0.6～1.6 |
1.5～3.5 |
|
|
葉輪電動機 |
型號 |
Y90L-4 |
Y100L-4 |
Y90L-4 |
Y1342S-6 |
Y132M-6 |
Y160L-6 |
|
功率kw |
1.5 |
3 |
1.5 |
3 |
5.5 |
11 |
|
|
刮板電動機 |
型號 |
Y80L-4 |
Y80L-4 |
Y80L-4 |
Y90L-6 |
Y90S-4 |
Y90S-4 |
|
功率kw |
0.55 |
0.55 |
0.55 |
1.1 |
1.1 |
1.1 |
|
|
槽體尺寸（長×寬×高）mm |
500×500×550 |
600×600×650 |
700×700×700 |
900×900×850 |
1100×1100×1000 |
1750×1600×1100 |
|
|
重量 （t/槽） |
- |
- |
0.43 |
0.86 |
1.38 |
2.33 |
|
